Princípios da Ventilação mecânica

Princípios da ventilação mecânica

      Carlos Roberto Ribeiro de Carvalho; Carlos Toufen Junior; Suelene Aires Franca

Definição

A ventilação mecânica (VM) ou, como seria mais adequado chamarmos, o suporte ventilatório, consiste em um método de suporte para o tratamento de pacientes com insuficiência respiratória aguda ou crônica agudizada.

Objetivos

Tem por objetivos, além da manutenção das trocas gasosas, ou seja, correção da hipoxemia e da acidose respiratória associada à hipercapnia: aliviar o trabalho da musculatura respiratória que, em situações agudas de alta demanda metabólica, está elevado; reverter ou evitar a fadiga da musculatura respiratória; diminuir o consumo de oxigênio, dessa forma reduzindo o desconforto respiratório; e permitir a aplicação de terapêuticas específicas.

Classificação

Atualmente, classifica-se o suporte ventilatório em dois grandes grupos:

• Ventilação mecânica invasiva; e

• Ventilação não invasiva.

Nas duas situações, a ventilação artificial é conseguida com a aplicação de pressão positiva nas vias aéreas. A diferença entre elas fica na forma de liberação de pressão: enquanto na ventilação invasiva utiliza-se uma prótese introduzida na via aérea, isto é, um tubo oro ou nasotraqueal (menos comum) ou uma cânula de traqueostomia, na ventilação não invasiva, utiliza-se uma máscara como interface entre o paciente e o ventilador artificial.

Princípios

A ventilação mecânica (VM) se faz através da utilização de aparelhos que, intermitentemente, insuflam as vias respiratórias com volumes de ar (volume corrente - VT). O movimento do gás para dentro dos pulmões ocorre devido à geração de um gradiente de pressão entre as vias aéreas superiores e o alvéolo, podendo ser conseguido por um equipamento que diminua a pressão alveolar (ventilação por pressão negativa) ou que aumente a pressão da via aérea proximal (ventilação por pressão positiva). Devido à sua maior aplicação na prática clínica, vão ser comentados somente os aspectos relacionados à ventilação com pressão positiva, tanto na forma invasiva como na não invasiva. Neste ar, controla-se a concentração de O2 (FIO2) necessária para obter-se uma taxa arterial de oxigênio (pressão parcial de oxigênio no sangue arterial- PaO2) adequada. Controla-se ainda, a velocidade com que o ar será administrado (fluxo inspiratório - ) e também se define a forma da onda de fluxo, por exemplo, na ventilação com volume controlado: "descendente", "quadrada" (mantém um fluxo constante durante toda a inspiração), "ascendente" ou "sinusoidal". O número de ciclos respiratórios que os pacientes realizam em um minuto (freqüência respiratória - f) será conseqüência do tempo inspiratório (TI), que depende do fluxo, e do tempo expiratório (TE). O TE pode ser definido tanto pelo paciente (ventilação assistida), de acordo com suas necessidades metabólicas, como através de programação prévia do aparelho (ventilação controlada). O produto da f pelo VT é o volume minuto ( E). Dessa forma, fica claro o que acontece quando fazemos ajustes no aparelho. Por exemplo, se optarmos por ventilar um paciente em volume assistido/controlado, o que temos que definir para o ventilador é o VT e o e, de acordo com a resistência e a complacência do sistema respiratório do paciente, uma determinada pressão será atingida na via aérea. Se, por outro lado, trabalharmos com um ventilador que cicla em pressão, temos que calibrar o pico de pressão inspiratória (PPI) e o , sendo o VT uma conseqüência dessa forma de ventilação. Esse tipo de ventilação (ciclada à pressão) que, praticamente, não é mais aplicada está presente em ventiladores do tipo Bird Mark 7®.

Indicações

Os critérios para aplicação de VM variam de acordo com os objetivos que se quer alcançar. Em situações de urgência, especialmente quando o risco de vida não permite boa avaliação da função respiratória, a impressão clínica é o ponto mais importante na indicação de VM, auxiliada por alguns parâmetros de laboratório (Tabela 1).

As principais indicações para iniciar o suporte ventilatório são:

• Reanimação devido à parada cardiorrespiratória;

• Hipoventilação e apnéia: A elevação na PaCO2 (com acidose respiratória) indica que está ocorrendo hipoventilação alveolar, seja de forma aguda, como em pacientes com lesões no centro respiratório, intoxicação ou abuso de drogas e na embolia pulmonar, ou crônica nos pacientes portadores de doenças com limitação crônica ao fluxo aéreo em fase de agudização e na obesidade mórbida;

• Insuficiência respiratória devido a doença pulmonar intrínseca e hipoxemia. Diminuição da PaO2 resultado das alterações da ventilação/perfusão (até sua expressão mais grave, o shunt intrapulmonar). A concentração de hemoglobina (Hb), o débito cardíaco (DC), o conteúdo arterial de oxigênio (CaO2) e as variações do pH sangüíneo são alguns fatores que devem ser considerados quando se avalia o estado de oxigenação arterial e sua influência na oxigenação tecidual;

• Falência mecânica do aparelho respiratório:

- Fraqueza muscular / Doenças neuromusculares / Paralisia; e

- Comando respiratório instável (trauma craniano, acidente vascular cerebral, intoxicação exógena e abuso de drogas).

• Prevenção de complicações respiratórias:

– Restabelecimento no pós-operatório de cirurgia de abdome superior, torácica de grande porte, deformidade torácica, obesidade mórbida; e

– Parede torácica instável.

• Redução do trabalho muscular respiratório e fadiga muscular. Um aumento no volume minuto através da elevação da f, com conseqüente diminuição no VT, é o mecanismo de adaptação transitório que se não for revertido levará à fadiga muscular devido ao aumento da demanda metabólica, aumento da resistência e/ou diminuição da complacência do sistema respiratório, fatores obstrutivos intrabrônquicos, restrição pulmonar, alteração na parede torácica, elevação da pressão intraabdominal, dor, distúrbios neuromusculares e aumento do espaço morto.

Resumindo, a VM é aplicada em várias situações clínicas em que o paciente desenvolve insuficiência respiratória, sendo, dessa forma, incapaz de manter valores adequados de O2 e CO2 sangüíneos, determinando um gradiente (ou diferença) alvéolo-arterial de O2 [(PA-a)O2] e outros indicadores da eficiência das trocas gasosas (por exemplo: relação PaO2/FIO2) alterados. Hipoxemia com gradiente aumentado indica defeito nas trocas alvéolo-capilares (insuficiência respiratória hipoxêmica). Hipoxemia com gradiente normal é compatível com hipoxemia por hipoventilação alveolar (insuficiência respiratória ventilatória). Sob oxigenoterapia e/ou ventilação mecânica, a relação PaO2/FIO2 tem sido usada na quantificação da gravidade da lesão pulmonar, na comparação evolutiva e na predição das mudanças na PaO2 se a FIO2 for elevada. O valor normal em ar ambiente é acima de 300, valores abaixo indicam deterioração de trocas e menor do que 200 sugerem extrema gravidade do quadro respiratório. Na insuficiência respiratória, o suporte ventilatório consegue contrabalançar esses defeitos, permitindo uma melhor relação ventilação/perfusão capilar (resultando em melhor PaO2), aumenta a ventilação alveolar (melhor pH e PaCO2), aumenta o volume pulmonar prevenindo ou tratando as atelectasias, otimiza a capacidade residual pulmonar - CRF, reduz o trabalho muscular respiratório com diminuição do consumo de O2 sistêmico e miocárdico, diminui a pressão intracraniana e estabiliza a parede torácica.

Assim, o princípio do ventilador mecânico é gerar um fluxo de gás que produza determinada variação de volume com variação de pressão associada. As variações possíveis para esta liberação de fluxo são enormes e, com o progresso dos ventiladores microprocessados, as formas de visualizar e controlar o fluxo, o volume e a pressão estão em constante aprimoramento. Cada vez mais a equipe da UTI estará exposta a diferentes formas de apresentação e análise de parâmetros respiratórios fornecidas pelo ventilador, sofisticando as decisões clínicas. Nosso objetivo é apresentar e padronizar os conceitos e as modalidades ventilatórias que serão discutidas ao longo deste Consenso.

Atualmente, a maior parte dos ventiladores artificiais apresenta telas nas quais se podem visualizar as curvas de volume, fluxo e pressão ao longo do tempo, assim, serão apresentadas, neste capítulo, as definições das modalidades ventilatórias usando esquemas representativos das curvas.

O ciclo ventilatório

O ciclo ventilatório durante a ventilação mecânica com pressão positiva pode ser dividido em (Figura 1):

1) Fase inspiratória: Corresponde à fase do ciclo em que o ventilador realiza a insuflação pulmonar, conforme as propriedades elásticas e resistivas do sistema respiratório. Válvula inspiratória aberta;

2) Mudança de fase (ciclagem): Transição entre a fase inspiratória e a fase expiratória;

3) Fase expiratória: Momento seguinte ao fechamento da válvula inspiratória e abertura da válvula expiratória, permitindo que a pressão do sistema respiratório equilibre-se com a pressão expiratória final determinada no ventilador; e

4) Mudança da fase expiratória para a fase inspiratória (disparo): Fase em que termina a expiração e ocorre o disparo (abertura da válvula ins) do ventilador, iniciando nova fase inspiratória.

Análise gráfica durante a ventilação mecânica

Curvas de fluxo

O fluxo geralmente é medido diretamente pelo ventilador, através de sensores de pressão diferencial que estão posicionados entre a cânula endotraqueal e o "Y" do circuito do ventilador. O fluxo inicia-se, nos modos controlados, depois de determinado intervalo de tempo (depende da f ou da relação inspiração:expiração - TI/TE) ou através de um limite de sensibilidade (trigger ou disparo) pré-estabelecido. Duas técnicas são utilizadas na prática para o disparo de um ciclo ventilatório: a queda de pressão ou a geração de fluxo (na modalidade assistida e/ou espontânea). Após o início do ciclo (disparo) o fluxo aumenta até atingir um valor pré-fixado, chamado de pico de fluxo. Este valor é definido pelo operador no modo volume controlado e pode ser mantido constante ou ter valor decrescente no tempo. O fluxo, nessa modalidade, vai definir o tempo que a válvula inspiratória permanecerá aberta (TI), de acordo com o VT estabelecido. Por exemplo: Ventilação com volume controlado com VT de 500 mL e de 60 L/min (ou seja, 1 L/s); logo o TI será de 0,5 s – tempo que a válvula inspiratória permanecerá aberta para propiciar a entrada de I/2 L de ar. O fluxo inspiratório encerra-se conforme o modo de ciclagem estabelecido, ou seja, fecha-se a válvula ins e abre-se a válvula expiratória do aparelho, começando então o fluxo expiratório. As características da curva de fluxo nos modos espontâneos (pico e duração) são determinadas pela demanda do paciente. O começo e o final da inspiração são, normalmente, minimamente afetados pelo tempo de resposta do sistema de demanda (válvulas). Porém, em casos de alta demanda (por parte do paciente), o retardo na abertura da válvula inspiratória pode gerar dissincronia paciente-ventilador. Na Figura 2 abaixo, apresentamos o exemplo de uma onda de fluxo quadrada (fluxo constante) no modo volume controlado. Apresentamos ainda a característica da onda de fluxo na ventilação espontânea sem o uso de suporte ventilatório.

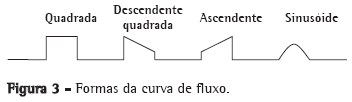

A forma da onda de fluxo pode ser modificada no ventilador diretamente ou indiretamente conforme o modo ventilatório escolhido. Abaixo, alguns exemplos de curva de fluxo (Figura 3).

As formas mais utilizadas na prática clínica são a quadrada, permite a realização da monitoração da mecânica respiratória, e a descendente, proporciona uma melhor distribuição do ar inspirado.

Curvas de pressão

A pressão é geralmente medida pelo ventilador diretamente, através de transdutor instalado próximo ao tubo endotraqueal ("Y" do circuito do ventilador).

Durante a ventilação espontânea, na inspiração, devido à contração da musculatura respiratória, ocorre uma queda da pressão nos alvéolos/vias aéreas para que seja gerado o fluxo inspiratório (Figura 2). Na ventilação assistida e em modos espontâneos como a Pressão de Suporte, a contração da musculatura vai depender da demanda metabólica do paciente (controle neural – drive), vai proporcionar a queda de pressão no circuito e, de acordo com a sensibilidade ajustada, promover a abertura da válvula (disparo) gerando um pico de fluxo inspiratório, aumentando progressivamente a pressão no sistema respiratório do paciente. Na expiração, ao contrário, como a pressão no sistema está elevada, a abertura da válvula expiratória promoverá a saída passiva do VT.

No gráfico abaixo, Figura 4, o traçado de pressão nas vias aéreas começa e termina no nível zero. Entretanto, é possível utilizar uma pressão positiva ao final da expiração (PEEP, do inglês positive end expiratory pressure), quando, então, o traçado partirá e terminará em um nível de pressão acima de zero. Note que na ventilação espontânea a pressão intratorácica é negativa na ins e positiva na expiração, enquanto que durante a ventilação mecânica, a pressão nas vias aéreas se mantém positiva durante todo o ciclo (desde que se use uma PEEP). Esse fato gera repercussões hemodinâmicas que devem ser do conhecimento do profissional responsável pelo suporte ventilatório do paciente.

Componentes da pressão inspiratória: Como observado no gráfico da Figura 4, à medida que o fluxo de ar adentra o sistema respiratório, a pressão inspiratória vai se elevando, pois é necessária para vencer dois componentes: um resistivo (devido à resistência ao fluxo de ar passando pelas vias aéreas) e outro elástico (decorrente da distensão dos pulmões e da parede torácica). Estes dois componentes são demonstrados abaixo, quando um determinado volume é fornecido com fluxo constante até determinado ponto (1), quando ocorre uma interrupção do fluxo (pausa inspiratória) que determina a pressão de platô (2), Figura 5

O ponto (1) representa o pico de pressão (PPI) nas vias aéreas, que sofre interferência tanto do fluxo (Pres = pressão resistiva) como da variação de volume (Pel = pressão elástica). Já o ponto (2) marca a pressão de platô (PPLATÔ) das vias aéreas, que representa a pressão de equilíbrio do sistema respiratório, na ausência de fluxo (não existe fluxo, portanto não há o componente de resistência das vias aéreas).

Na situação de fluxo zero (pausa inspiratória), observa-se que a Pel corresponde à pressão no sistema que equilibrou aquele volume de ar que entrou (VT), portanto sua relação é a complacência do sistema respiratório. Pois, na situação de fluxo zero, a pressão resistiva é zero e a pressão observada no sistema (pressão de platô), corresponde à pressão elástica do sistema respiratório (diferença entre a PPLATÔ e a PEEP).

Disparo do ventilador

Durante a ventilação mecânica, uma variável de disparo pré-determinada deve ser alcançada para iniciar a inspiração. Com a ventilação controlada, a variável é o tempo e é independente do esforço do paciente. Nos modos que permitem ciclos assistidos e espontâneos, a inspiração começa quando se alcança um nível de pressão ou fluxo pré-determinado (sensibilidade).

No disparo à pressão, o ventilador detecta uma queda na pressão de vias aéreas ocasionada pelo esforço do paciente. Este esforço pode iniciar a inspiração se a pressão negativa realizada ultrapassar o limiar de pressão para o disparo (sensibilidade ou trigger) ou pode não disparar o ciclo, caso a pressão negativa não ultrapasse este limiar, gerando apenas trabalho respiratório e dissincronia (Figura 6). O limiar de pressão é determinado pelo operador no ventilador, que indicará sempre a pressão negativa abaixo da PEEP necessária para disparar o ventilador. O disparo a fluxo envolve o uso de um fluxo inspiratório basal contínuo (bias flow ou continuous flow). Quando a diferença entre o fluxo inspiratório e o fluxo expiratório alcançar um determinado limite de sensibilidade, abre-se a válvula ins e um novo ciclo ventilatório começa.

Sensibilidade e tempo de resposta do ventilador: Quando o disparo é determinado pelo paciente existe um intervalo entre o início da deflexão negativa da pressão e o início do fluxo inspiratório. A este intervalo chamamos de "tempo de resposta do ventilador". Este tempo depende da sensibilidade da válvula inspiratória do ventilador e da capacidade do ventilador em gerar o fluxo (Figura 7). Quando o tempo de resposta do ventilador é elevado, o paciente fará um esforço acima do necessário até que o fluxo se inicie, aumentando o trabalho respiratório e gerando dissincronia paciente-ventilador. Em geral admite-se como responsividade aceitável aquela abaixo de 150 milissegundos.

Curvas de volume

O gráfico de volume representa, em sua porção ascendente, o volume pulmonar inspirado e, em sua curva descendente, o volume pulmonar total expirado. Os volumes são iguais a menos que esteja ocorrendo vazamento, desconexão do circuito ou aprisionamento aéreo (Figura 8).

Curvas de fluxo, pressão e volume em função do tempo

Individualmente, as curvas de fluxo, pressão e volume são importantes, porém podemos utilizar e completar melhor as curvas quando estão associadas. Abaixo, na Figura 9, são mostradas as três formas de curvas em associação, durante a ventilação controlada, assistida e espontânea.
